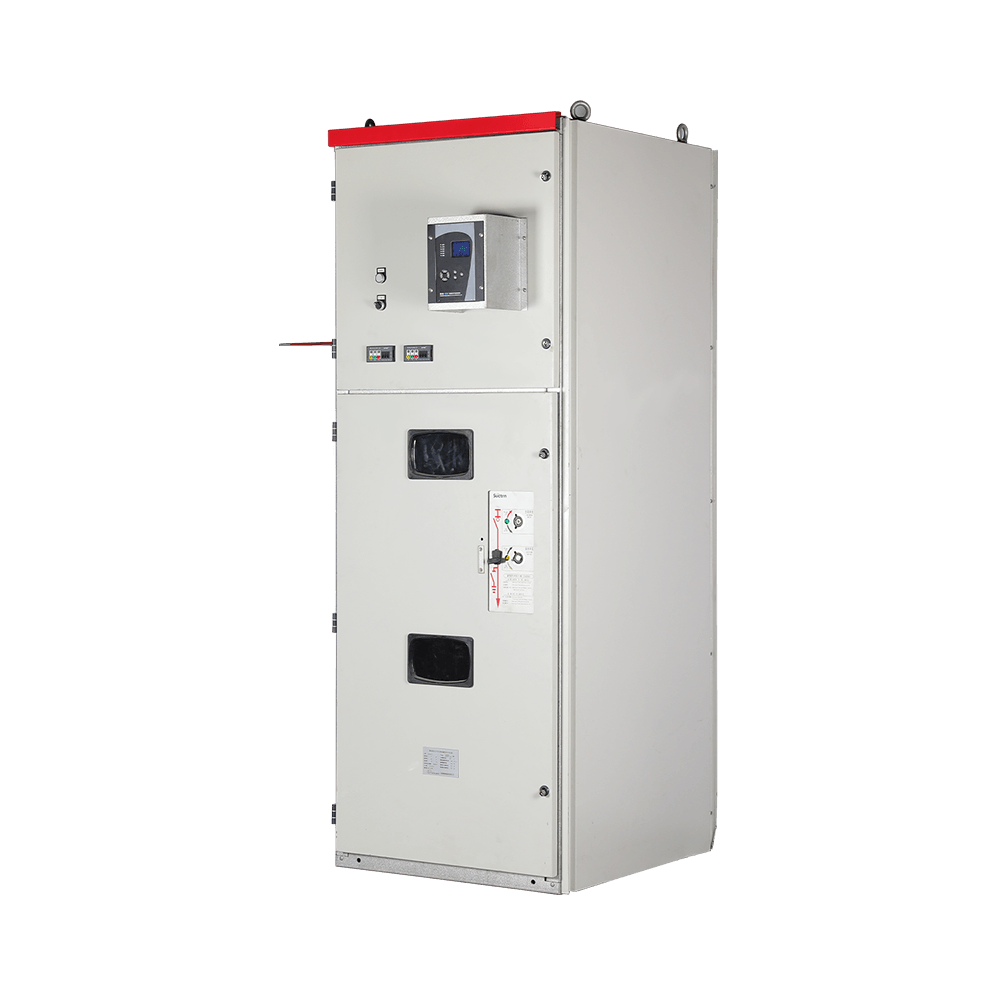

P/V-12 (D) -W550 eltávolítható AC metal-zárt kapcsolóberendezés

Otthon / Termékek / Közepes feszültségű kapcsolóberendezés / P/V-12 (D) -W550 eltávolítható AC metal-zárt kapcsolóberendezés

Közepes feszültségű kapcsolóberendezés

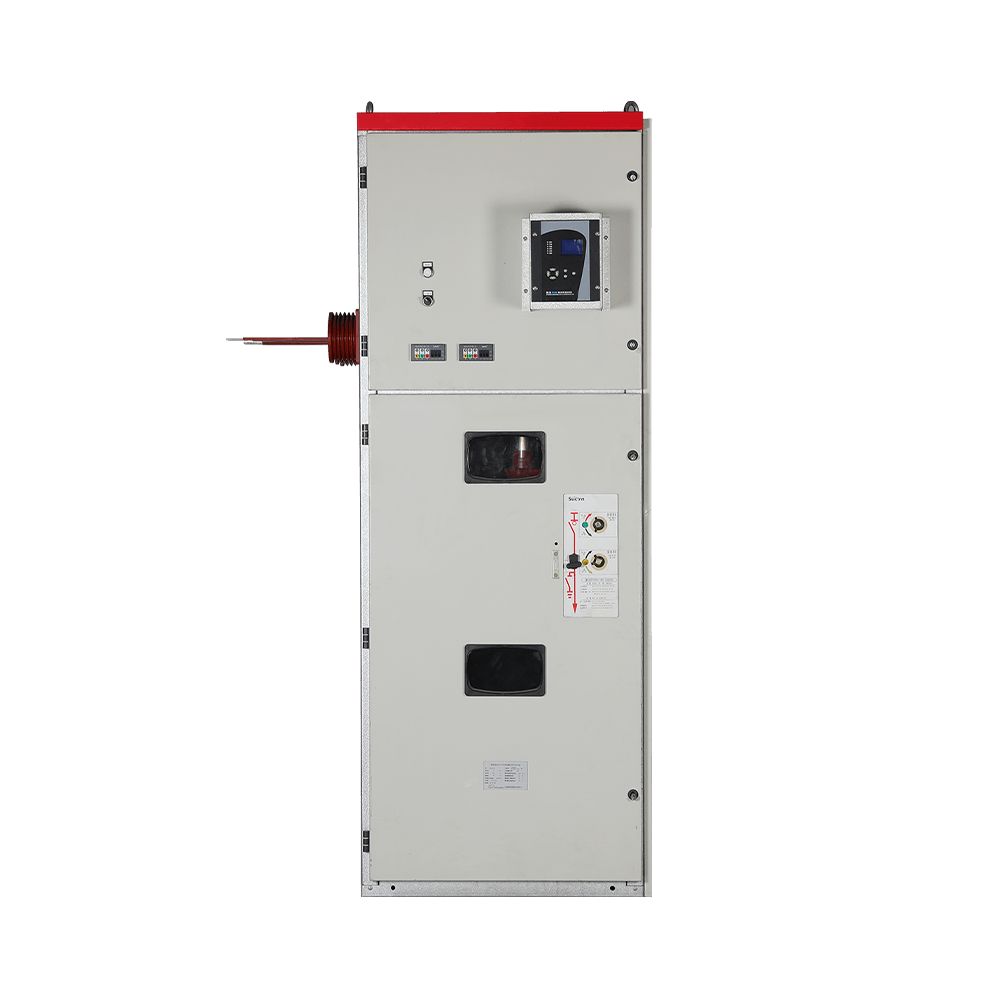

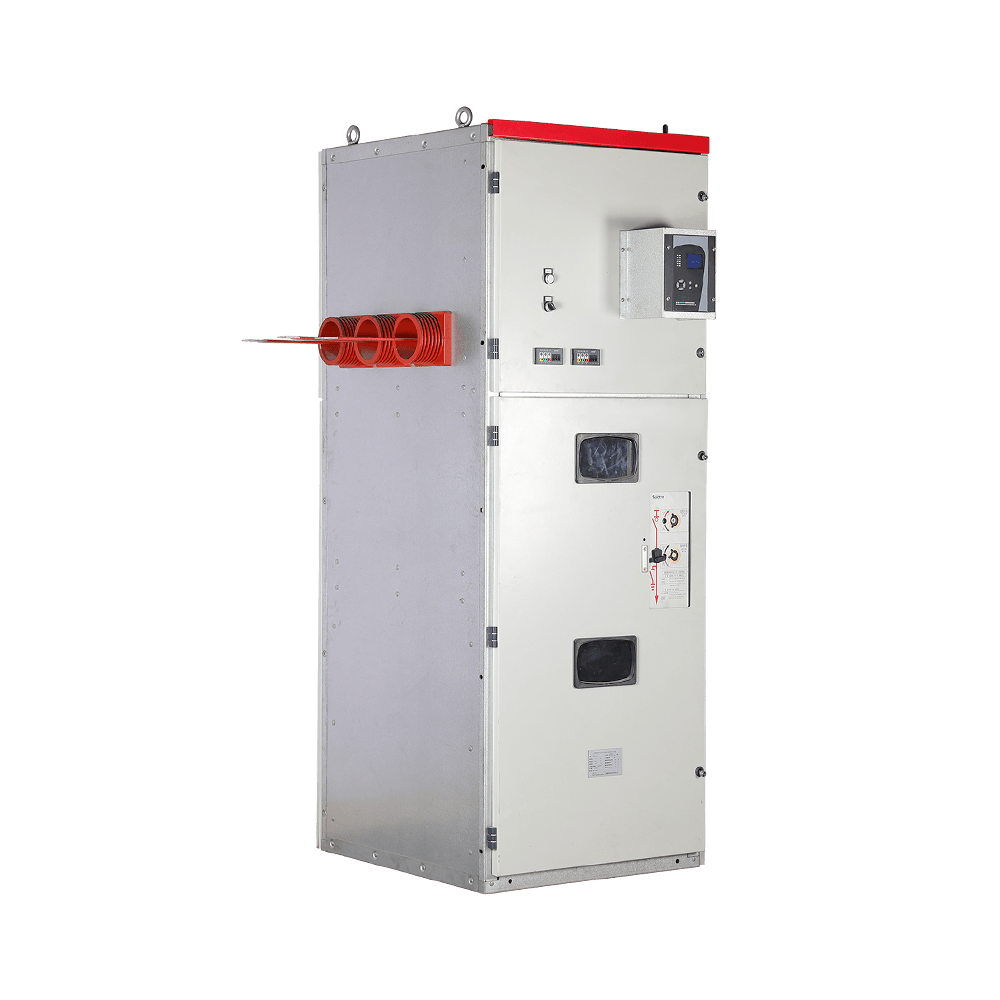

P/V-12 (D) -W550 eltávolítható AC metal-zárt kapcsolóberendezés

P/V-12 (D) -W550 eltávolítható váltakozó-áramú fémbe zárt kapcsolóberendezés A 3 ~ 10kV névleges rendszer feszültségéhez, az 50Hz-es névleges frekvenciához vagy az egybusz-szegmens rendszerhez használják, mint az elektromos energia elfogadása és eloszlása, valamint a beltéri elosztó berendezések áramköri vezérlése, védelme és megfigyelési funkciói. Minden eszközt két vákuummegszakítóval konfigurálnak, ami alkalmas arra a forgatókönyvre, ahol az űrkörnyezet kicsi.

Vegye fel velünk a kapcsolatot Shanghai Infraswin Energy Co., Ltd.
PREV: No previous article NEXT:P/V-12 AC AC borított fémmel zárt csereberendezés

Termék áttekintése

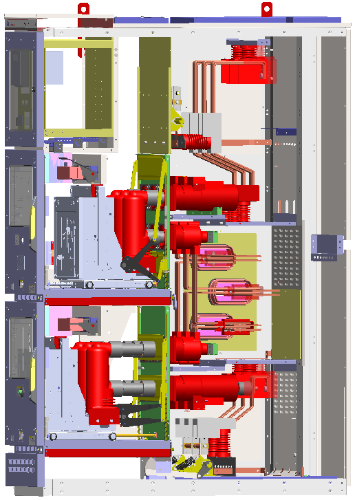

TerméktervezéSi felépítés
A.Upper megszakító rekesz (nvagymál felhasználási kapacitás 630a)
B.Allower Breaker Rekód (nvagymál felhasználási kapacitás 630a)
C.upper kábel rekesz (normál használati kapacitás 630a)
D.Allower kábel rekesz (normál felhasználási kapacitás 630A)
E.Main BusBar rekesz (normál felhasználási kapacitás ≯3150A)
F.Intelligent Control Room
G

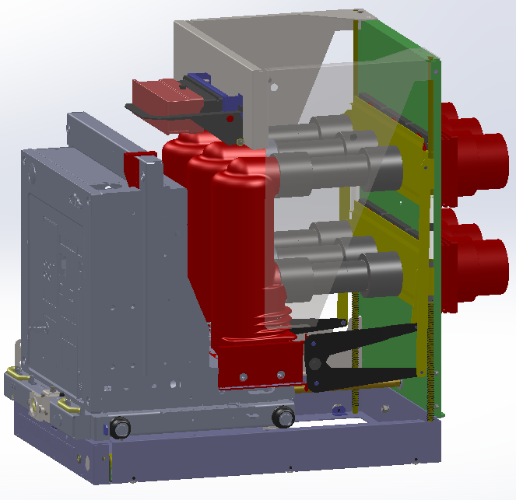

Fő funkcionális egységmodulok
A fő funkcionális egységmodul, amely a felső és az alsó megszakító rekeszében található, egy leszerelhető és eltávolítható kombinációs modul, amelyet könnyen és kényelmesen kihúzhat és eltávolítható a kapcsolóberendezésből, amikor a kapcsolóberendezést széles körben kiszolgálják, kinyitva a bejárati ajtót, hogy a bejárati ajtót kinyissa a bejárati ajtó bejárati ajtójának bejárati ajtójának bejárati ajtójának kinyitásával. A kapcsolóberendezés és a kapcsolóberendezés kirakodása a kapcsolóberendezés elülső oldalán.
1. alapkeret a fő funkcionális alkatrészek rögzítéséhez
2. A megszakítók, amelyek az alapkeret síneken belül vannak, és napi szinten továbbra is mozgathatók pozíciójuktól függetlenül.
3. A FLABLE DRIVE mechanizmus, amely követi a megszakítót a tesztről a munkahelyre.

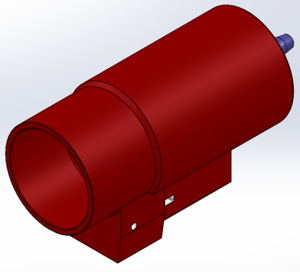

4. Elsődleges érintkezési szigetelő doboz (első fél)
5.
6. Másodlagos vezérlő áramkör dinamikus és statikus csatlakozók

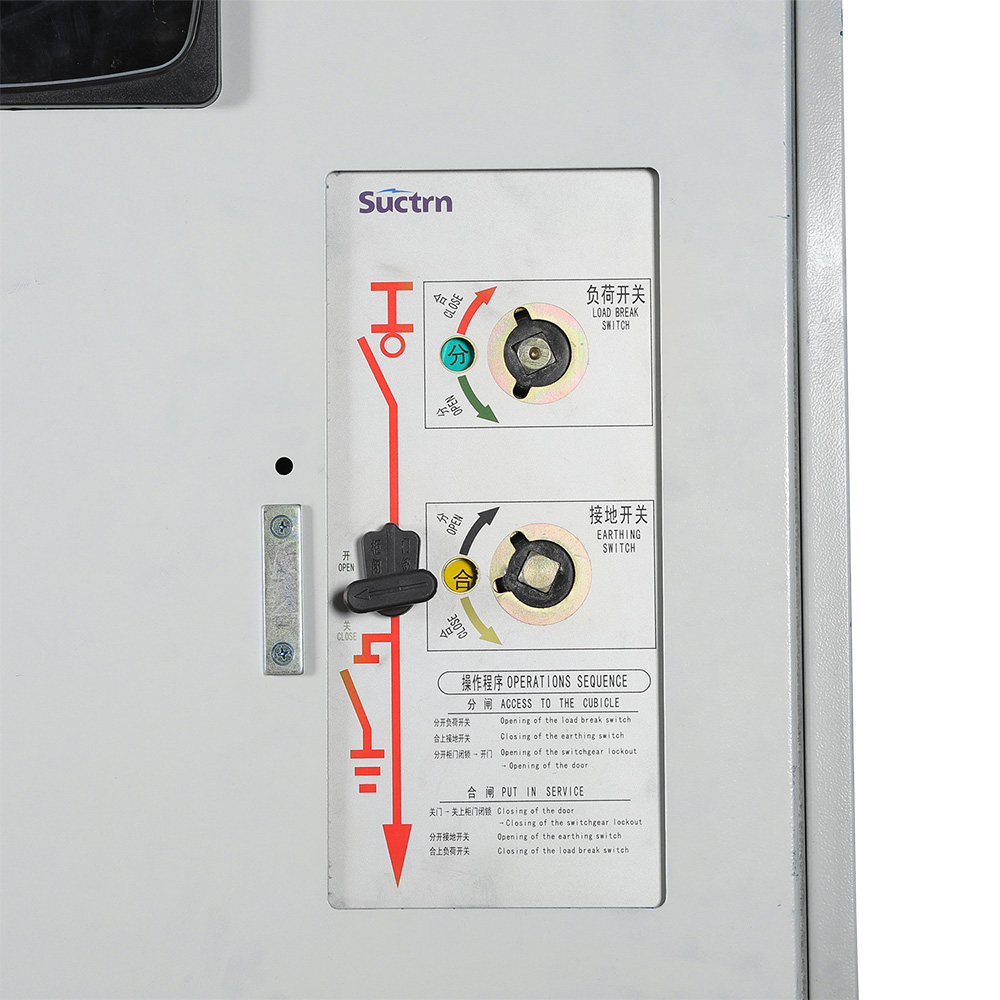

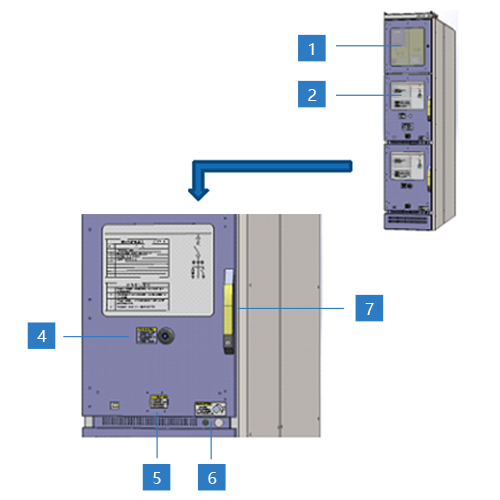

Ellenőrzés és üzemeltetés
A kapcsolóberendezések összes kijelzője az ajtó kinyitása nélkül látható, a másodlagos vezérlési műveleteket csak az intelligens vezérlőhelyiség ajtójának kinyitásával lehet végrehajtani, és az elsődleges vészhelyzeti kioldás és a földelő kapcsoló műveleteket az ajtó zárva hajtják végre.
1.A másodlagos vezérlő mérés és vezérlő kijelző ablak, ha a műveletnek kinyitnia kell az ajtót
2.SwitchGear Fő műszaki index paraméter
(
(
5.Circuit megszakító helyzet (teszt → munka) Swing fogantyú beillesztési portja
6. A földkapcsoló bezárásához és a nyitó művelet fogantyújának beillesztési portja
7.Circuit Breaker rekesz ajtajzáró, nyitva kell nyitnia a kulcsot
Kapcsolóberendezés műszaki paraméterek

Név

Egység

Paraméteres

Névleges feszültség

KV

12

Névleges frekvencia

HZ

50

Névleges szigetelési szint

Az ipari frekvencia ellenáll a feszültségnek (1 perc)

KV

42

Villám túlfeszültség ellenáll a feszültségnek (csúcs)

KV

75

A fő buszrár besorolású áram

A

1250A/3150A

A névleges rövid távú ellenállási áram

KA

31.5

Minősített rövid távú tartóssági idő

S

4

A névleges csúcs ellenáll az áramnak

KA

80

Védelmi osztály

Kapcsolóberendezés

IP41

A kapcsolóberendezések között

IP2X

Smain alkatrész -opciók (megszakítók)

P/V-12 (D) -W550 hordozható A.C. A fémmel zárt kapcsolóberendezések kétféle megszakítóval felszerelhetők: (1) IVB-12/T (2) VD4/P-12, fázis távolság 150 mm, pólus távolság 205 mm.
(1) IVB-12/T
(2) VD4/P-12, fázis távolság 150 mm, pólus távolság 205 mm.

Névleges feszültség

KV

12

Névleges áram

A

630 rome1250

A névleges ipari frekvencia ellenáll a feszültségnek (1 perc)

KV

42

A névleges villámimpulzus ellenáll a feszültségnek (csúcs)

KV

75

Névleges rövidzárlat-törésáram

KA

25 nézett

A minősített rövid ideig tartó ellenállási áram (4 másodperc)

KA

25 nézett

Elektromos élet besorolása

E2

Mechanikai élet

10000 (M2)


Fő alkatrész -beállítások (Földkapcsoló)

P/V-12 (D) -W550 eltávolítható A.C. fém által zárt kapcsolóberendezés opcionális földelő kapcsolóval EK6-12/31.5-150

Névleges feszültség

KV

12

A névleges rövid távú ellenállási áram

KA

31.5

Névleges rövidzárlati időtartam

s

4

Minősített rövidzárlat záróáram

KA

80

A névleges csúcs ellenáll az áramnak

KA

80

A névleges ipari frekvencia ellenáll a feszültségnek (1 perc)

KV

42

A névleges villámimpulzus ellenáll a feszültségnek (csúcs)

KV

75

Mechanikai élet

次

2000


Fő komponens opció (aktuális transzformátor)

P/V-12 (D) -W550 eltávolítható AC metal-zárt kapcsolóberendezés opcionális áram transzformátorral LDJ-10-140-1

A névleges elsődleges áram （a)

Pontossági osztály kombinációja

Névleges kimenet (VA)

Rövid idejű hőáram (KA/S）

A névleges dinamikus stabilitási áram (KA)

50,75,100,150 200

0,5/10p10

5

63

125

250 300,350 400

0,5/10p10

5

63

125

450 500 550,600

0,5/10p10

5

63

125

650 700 800,1000

0,5/10p10

5

63

125

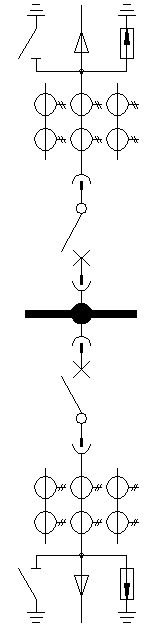

Elsődleges fő áramköri séma (dupla megszakító outlets)

Fő kábelezési rendszer Alkatrész neve Modell specifikáció Jegyzet

Földkapcsoló

EK6-12/31.5-150

Rögzített készítmény

Kábelcsatlakozó

Hy5W 囗 -17-45Z

Egyéb modellek állnak rendelkezésre

Aktuális transzformátor

LDJ-10-140-1

0,5/10p10

Rögzített készítmény

Vákuumszünet

IVB-12/T or VD4/P-12

Rögzített készítmény ( 630A)

Főbuszbár

Tym

1250A ~ 3150A

Vákuumszünet

IVB-12/T or VD4/P-12

Rögzített készítmény (630a)

Aktuális transzformátor

LDJ-10-140-1

0,5/10p10

Rögzített készítmény

Kábelcsatlakozó

Hy5W 囗 -17-45Z

Egyéb modellek állnak rendelkezésre

Földkapcsoló

EK6-12/31.5-150

Rögzített készítmény

Használat

Takarmány (kábel)

Általános dimenziók

550W*1650D*2400H (A mélységméretek az első és a hátsó ajtók kivételével)

Elsődleges fő áramköri program (Breaker Feed and Pt mérés)

Fő kábelezési rendszer

Alkatrész neve

Modell specifikáció

Jegyzet

Feszültség -transzformátor

JDZX10-10AR

Rögzített készítmény

Biztosíték

XRNP 囗 -12 0,5A 50KA

Rögzített készítmény

Főbuszbár

Tym

1250A ~ 3150A

Vákuumszünet

IVB-12/T vagy VD4/P-12

Rögzített készítmény (1250A)

Aktuális transzformátor

LDJ-10-140-1

0,5/10p10

Rögzített készítmény

Kábelcsatlakozó

Hy5w 囗 -17-45Z

Egyéb modellek állnak rendelkezésre

Használat

Bejövő távirat ＋ PT

Általános dimenziók

550W*1650d*2400h (mélységméretek az első és a hátsó ajtók kivételével)

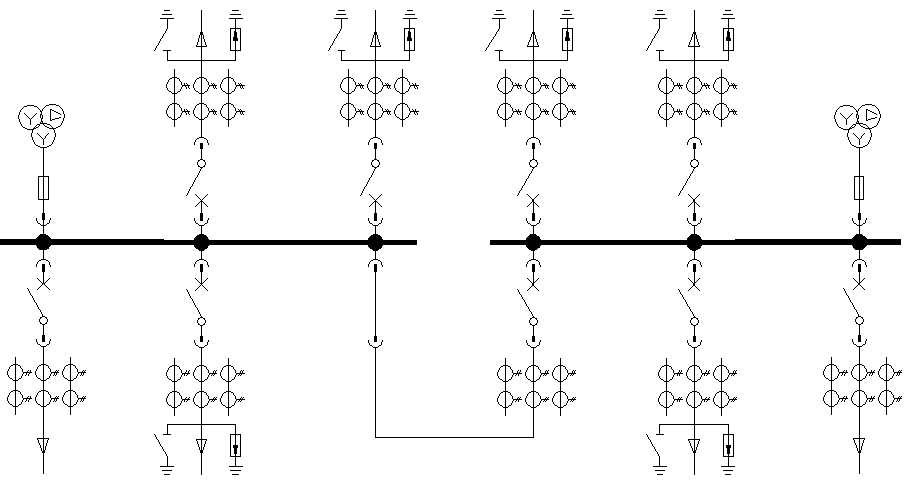

Tipikus fő áramköri kombinációs séma (≯1250a)

Használat

PT

Adagoló

Adagoló

Adagoló

Adagoló

PT

Fő csatlakozók vezetékek csoportos kombinációs programok tok

Használat

Bejövő távirat

Adagoló

Nem közösségi

Szülői unió

Adagoló

Bejövő távirat

Szekrény szélességi méretek

550

550

550

550

550

550

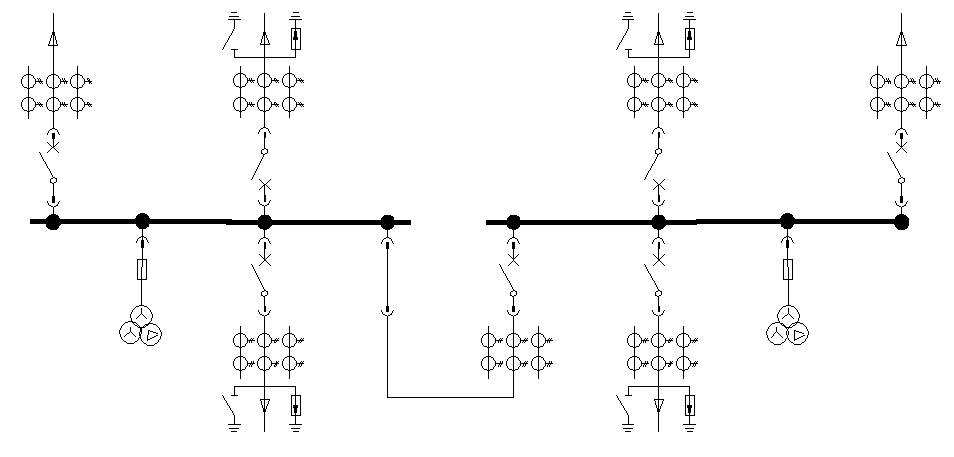

Tipikus fő áramköri kombinációs séma (≯3150A)

Használat

Adagoló

Adagoló

Fő csatlakozók vezetékek csoportos kombinációs programok tok

Használat

Bejövő távirat

PT

Adagoló

Nem közösségi

Szülői unió

Adagoló

PT

Bejövő távirat

Szekrény szélességi méretek

1000

800

550

1000

1000

550

800

1000

A kapcsolóberendezés telepítésének vázlatos diagramja

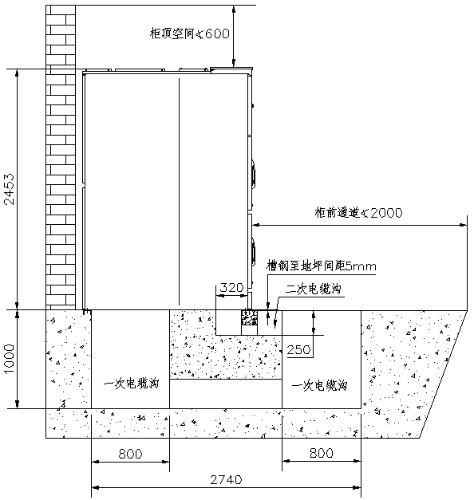

A kapcsolóberendezés telepítési magassága kivágott nézete:



Switchgear telepítési elrendezés:
